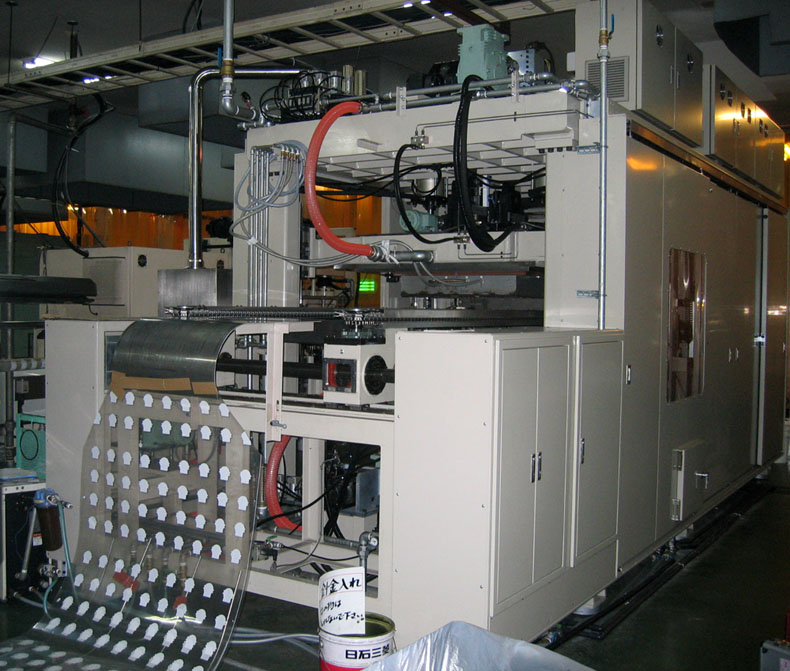

連続真空圧空成形機仕様詳細
･成形部駆動方式・・・・・・････・ACサーボ/リンク、駆動方式
･最大型締力・・・・・・・・・････・・300KN(約30ｔ)
･成形面積・・・・・・・・・・・・････・幅660mm～1100mm 送り800mm～1300mm
･最大製品深・・・・・・・・・・・････150mm
･上・下ﾃｰﾌﾞﾙｽﾄﾛｰｸ・・・・・･･・上179mm、下285mm
･上･下ﾃｰﾌﾞﾙｽﾋﾟｰﾄﾞ･････・・･･平均250mm/sec
･ｼｬｯﾄﾊｲﾄ(ﾊﾟｽﾗｲﾝから)・・・・･上型+110mm～+215mm、下型-125mm～-230mm
･上金型最小高さ・・・・・・・・・･・110mm(金型取付プレート含む)
･下金型最小高さ・・・・・・・・・・･125mm(金型取付プレート含む)
･最大上下合計金型高さ・・・・･365mm(金型取付プレート除き320mm)
･ｼｰﾄ送り駆動･･･････････････ACｻｰﾎﾞﾓｰﾀ/ｸﾘｯﾌﾟ方式(ｸﾘｯﾌﾟ形状当社ｵﾘｼﾞﾅﾙ)
･ｼｰﾄ拡張量･････････････････片側､MAX25mm
･加熱方式･･･････････････････上/下､2ｼｮｯﾄ加熱(制御ﾀｯﾁﾊﾟﾈﾙ)
･温調ﾌﾞﾛｯｸ･･････････････････上5ﾌﾞﾛｯｸ･下5ﾌﾞﾛｯｸ
･ﾋｰﾀ遮蔽板･･････････････････自動式(制御ﾀｯﾁﾊﾟﾈﾙ)
※ｵﾌﾟｼｮﾝ
･ﾋｰﾀｰ側ｸﾗﾝﾌﾟ駆動･･････････ACｻｰﾎﾞﾓｰﾀｰ
