大阪にてｵｰﾀﾞｰﾒｲﾄﾞ･ｼｰﾄ厚み測定機を製作しております。ご仕様に合わせた寸法サイズで設計可能！！

「オンライン非接触式・シート厚み測定機.com」は産業機械メーカー大西機械設計が

シート厚み測定機(1種類)だけの販売を目的として立ち上げたサイトです。

このページでは、

「レーザ式厚み測定機の計測原理とは？」

「測定適用シート・機械仕様・測定装置の特徴は？」

「どんな使い方選択できるの！？操作性は？？」

という皆様の基本的に知りたい疑問にお答えします。

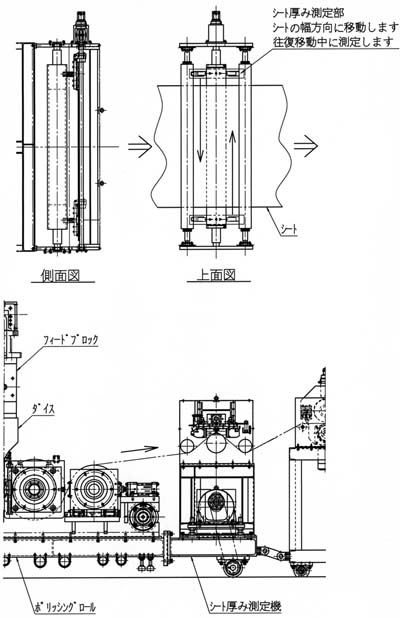

オンライン厚み測定機とは、下図のように押出機(左)等の成形シート製造装置から

連続して流れてきたシートを、幅方向↑↓にシート厚み測定ヘッド部を往復動作

させながらリアルタイムで厚みを計測する測定方法の事をいいます。






・シート厚み測定結果情報が表示するタッチパネルを制御盤扉面に組み込んだ

　一体仕様になります。厚み測定結果を装置付近でのみ確認する場合は

　このタイプを、お選び下さい。

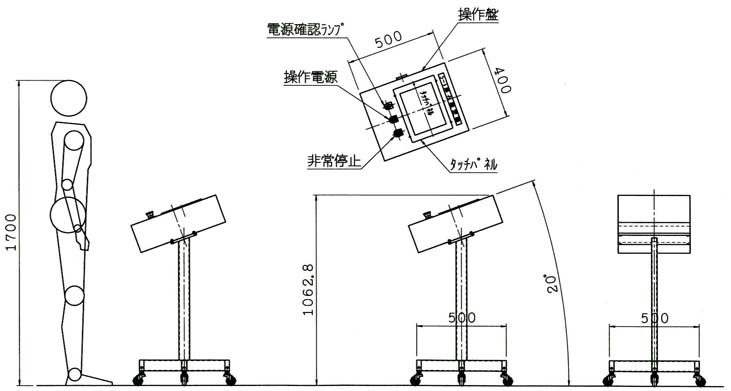

・シート厚み測定結果情報が表示するタッチパネルをキャスター付の盤を別途

　製作し上流側にあるT台(ダイス)付近に移動させて厚み測定結果を確認したい

　場合はこのタイプをお選び下さい。T台リップ調整を手動で行う場合に適しています)








【装置仕様】

測定材質 非導電性ﾌﾟﾗｽﾁｯｸ、ｺﾞﾑ、PVC、PET、PP、PSなど
測定厚み範囲 0 ～ 1 mm
測定精度 ±0.0025
測定幅 100 mm ～ 3000 mm
ﾗｲﾝ速度 200 m/分以下
ｾﾝｻ走査速度 25 mm/秒
測定ﾋﾟｯﾁ 3 mm
ｼｰﾄ通過隙間 4 mm
周囲温度変化 ±1℃、0℃～40℃
ｼｰﾄ温度 50℃ 以下
質量 約 800 kg　※(計測幅1200 mmの場合)
電源 3相 200/220 V、50/60 Hz、2.5 kVA 以下

【特徴】

  • シート製造中に全幅計測
    • センサがスキャンニングして全幅計測
    • シートの厚みを往路、復路でグラフ表示します。又特定位置での停止計測も出来ます。
  • 操作が簡単
    • 免許、許可が不要
    • 検量線の作成は不要
    • シートを流し、スイッチを押すだけで全幅自動計測
  • 一目でシートの状態が判る。
    • 専用カラーモニタ又グラフィック操作パネルに厚みのトレンドグラフ、最大値、最小値、
      平均値、標準偏差を一画面に表示
  • 材質、色、柄などの影響は受けません。
    • 透明、色物、金属蒸着などにも影響を受けません。
    • 発泡、多孔質のシートにも適している。
  • 自動厚み監視機能
    • シートの厚みが基準設定値より越えると、自動厚み監視機能により、アラームで告知
      するとともに、その内容を画面に表示します。
